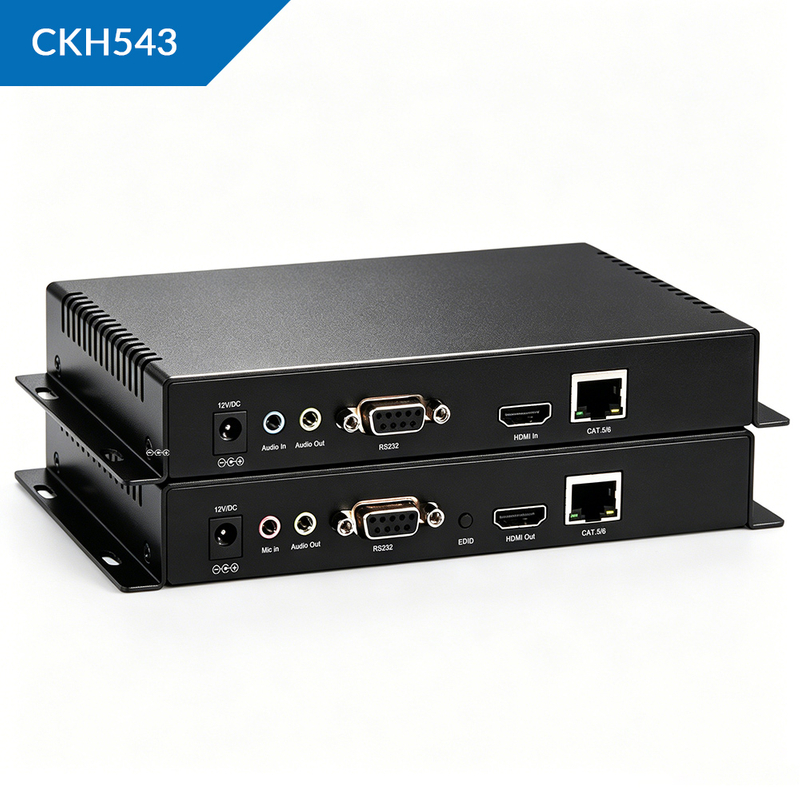

4K@30HZ HDMI über IP KVM Extender

Unterstützt Auflösungen bis zu 3840 x 2160 bei 30 Hz
Ein-/Aus-Fernbedienung: Drücken Sie die Taste „PC PWR“ am Rx-Ende, um den PC am TX ein-/auszuschalten
Unterstützt Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Übertragungsmodi über DIP-Schalter-Kopplung.
Punkt-zu-Punkt-Verlängerung bis zu 120 Meter über ein einziges Cat5e/6-Netzwerkkabel und kann über Gigabit-Netzwerk-Switches weitergeleitet werden.
Unterstützt bidirektionale Audioübertragung (Mikrofon)
Unterstützt EDID, RS232, kompatibel mit HDMI1.4, HDCP1.4
Unterstützt externe USB2.0-Geräte wie Tastaturen, Mäuse, USB-Sticks, Drucker, Scanner usw.
Einfach zu installieren, Plug-and-Play


Verfügbarkeit:



Erkundigen

Modell:
CKH543

Überblick

Spezifikation

Diagramm

FAQs

Überblick

Der ORIVISION 4K-HDMI-über-IP-KVM-Extender wurde für Profis entwickelt, die einen Computer aus der Ferne bedienen und dabei die volle visuelle und periphere Kontrolle behalten müssen. Durch die Konsolidierung von HDMI-Video, USB 2.0-Geräten, analogem Audio, Mikrofon und RS232-Steuerung auf einer einzigen Cat5e/6-Kabelstrecke beseitigt das System Kabelsalat und erweitert den Zugriff auf den Arbeitsplatz auf bis zu 120 Meter Entfernung. Mit der Empfängereinheit können Benutzer die Anzeige des Quell-PCs auf einem Remote-Monitor oder Fernseher anzeigen und gleichzeitig den PC direkt mit einer lokalen Tastatur, Maus und einem Mikrofon steuern – und das alles mit unmerklicher Latenz dank dedizierter ASIC-Verarbeitung.

Der ZY-CKH543 unterstützt sowohl Punkt-zu-Punkt- als auch Punkt-zu-Mehrpunkt-Übertragungsmodi, die über die DIP-Schalter-Kopplung ausgewählt werden können. Im Punkt-zu-Mehrpunkt-Modus können mehrere Empfänger über Gigabit-Netzwerk-Switches eine einzige Quelle gemeinsam nutzen, wodurch sie für Digital Signage, Klassenzimmer und Kontrollräume mit mehreren Bildschirmen geeignet sind. Für die Einrichtung sind keine Software oder Treiber erforderlich – einfach anschließen, koppeln und bedienen.

Ultra HD 4K@30Hz Videoqualität

Unterstützt 3840 x 2160 bei 30 Hz und darunter, vollständig kompatibel mit den Standards HDMI 1.4 und HDCP 1.4. Pixelbandbreite von 225 MHz mit 5,97 Gbit/s HDMI-Schnittstellenbandbreite für gestochen scharfe, artefaktfreie Videos.

ASIC Zero-Latency-Technologie

Der anwendungsspezifische integrierte Hochgeschwindigkeitsschaltkreis gewährleistet keine wahrnehmbare Verzögerung bei Remote-Bildern, Tastatur und Maus – entscheidend für Echtzeit-Steuerungsanwendungen und Live-Produktionen.

Volle Unterstützung für USB 2.0-Peripheriegeräte

Erweitert USB 2.0-Geräte, einschließlich Tastaturen, Mäuse, USB-Flash-Laufwerke, Drucker, Scanner und andere kompatible Peripheriegeräte – und ermöglicht so eine echte Workstation-Erweiterung über die reine Videofunktion hinaus.

Bidirektionale Audioübertragung

Die 3,5-mm-Audioschnittstelle unterstützt sowohl den Audioausgang (Lautsprecher) als auch den Mikrofoneingang mit Abtastraten von bis zu 192 kHz für Hi-Fi-Sound über die erweiterte Verbindung.

120 m Einzelkabelverlängerung

Verlängert sich bis zu 120 Meter (394 Fuß) über ein einzelnes Cat5e/6-Kabel im Punkt-zu-Punkt-Modus. Kann auch über Gigabit-Netzwerk-Switches weitergeleitet werden, um flexible Bereitstellungen mit mehreren Empfängern zu ermöglichen.

Bidirektionale RS232-Steuerung

Die DB9-Schnittstelle unterstützt die bidirektionale serielle RS232-Steuerung mit einer festen Baudrate von 9600 Bit/s (konfigurierbar) – ideal für die Integration mit Projektoren, AV-Prozessoren und Automatisierungssystemen.

Fernsteuerung der PC-Stromversorgung

Drücken Sie die Taste „PC PWR“ am Empfänger (RX), um den mit dem Sender (TX) verbundenen Quell-PC aus der Ferne ein-/auszuschalten – es ist kein physischer Zugriff auf den Host-Computer erforderlich.

Plug-and-Play und hardwarebasierte Installation

Eine reine Hardwarelösung mit Plug-and-Play-Design, für die weder Software noch Treiber erforderlich sind. Es verfügt über eine integrierte ESD-Schutzschaltung, um elektrostatische Schäden zu verhindern, was es äußerst zuverlässig für den industriellen Einsatz rund um die Uhr macht.

Spezifikation

Produktname	4K30 HDMI über IP KVM-Extender
Modell	ZY-CKH543
Video
Schnittstellenstandard	HDMI 1.4, HDCP 1.4
HDMI-Pixelbandbreite	225 MHz, volldigital
Bandbreite der HDMI-Schnittstelle	5,97 Gbit/s
Maximale Auflösung	3840 x 2160 bei 30 Hz (und darunter)
Videoschnittstelle	HDMI-A
HDMI-Impedanz	100Ω
RS232-Steuerung
Schnittstelle	DB9
Signalrichtung	Bidirektional
Baudrate	Feste 9600bps (andere Baudraten konfigurierbar)
Datenbits	8-Bit
Audio
Schnittstelle	3,5-mm-Audioeingang
Unterstützte Abtastraten	44,1K, 48K, 96K, 176K, 192K
Audioregie	Bidirektional (Mikrofon + Lautsprecher)
USB
Schnittstelle	USB-A
USB-Version	USB 2.0
Unterstützte Geräte	Tastatur, Maus, USB-Stick, Drucker, Scanner und andere USB 2.0-Peripheriegeräte
Netzwerk / Kabel
Übertragungsentfernung	120 m über Cat5e (Punkt zu Punkt)
Netzwerkschnittstelle	RJ45 / 568B
Übertragungsmodi	Punkt-zu-Punkt, Punkt-zu-Multipunkt (über Gigabit-Switch)
Energie und Umwelt
Stromversorgung	DC 12V 1A
Stromverbrauch	Maximal 2W
Betriebstemperatur	-5 °C bis 60 °C (23 °F bis 140 °F)
Betriebsfeuchtigkeit	5 % ~ 90 % (nicht kondensierend)
Körperlich
Abmessungen (B x L x H)	187 x 105 x 28 mm (7,36 x 4,13 x 1,1 Zoll)
Gewicht	0,3 kg / Einheit

Diagramm

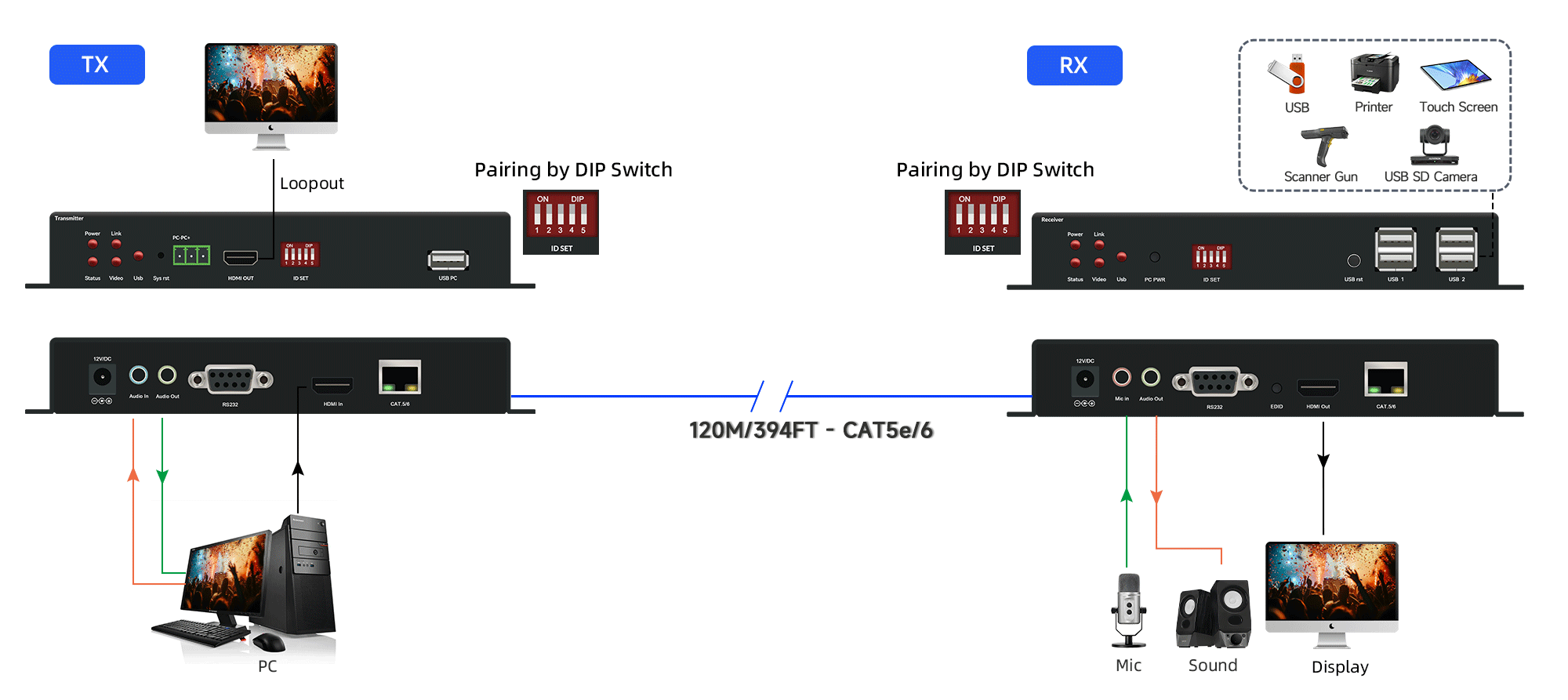

Punkt-zu-Punkt-Übertragung

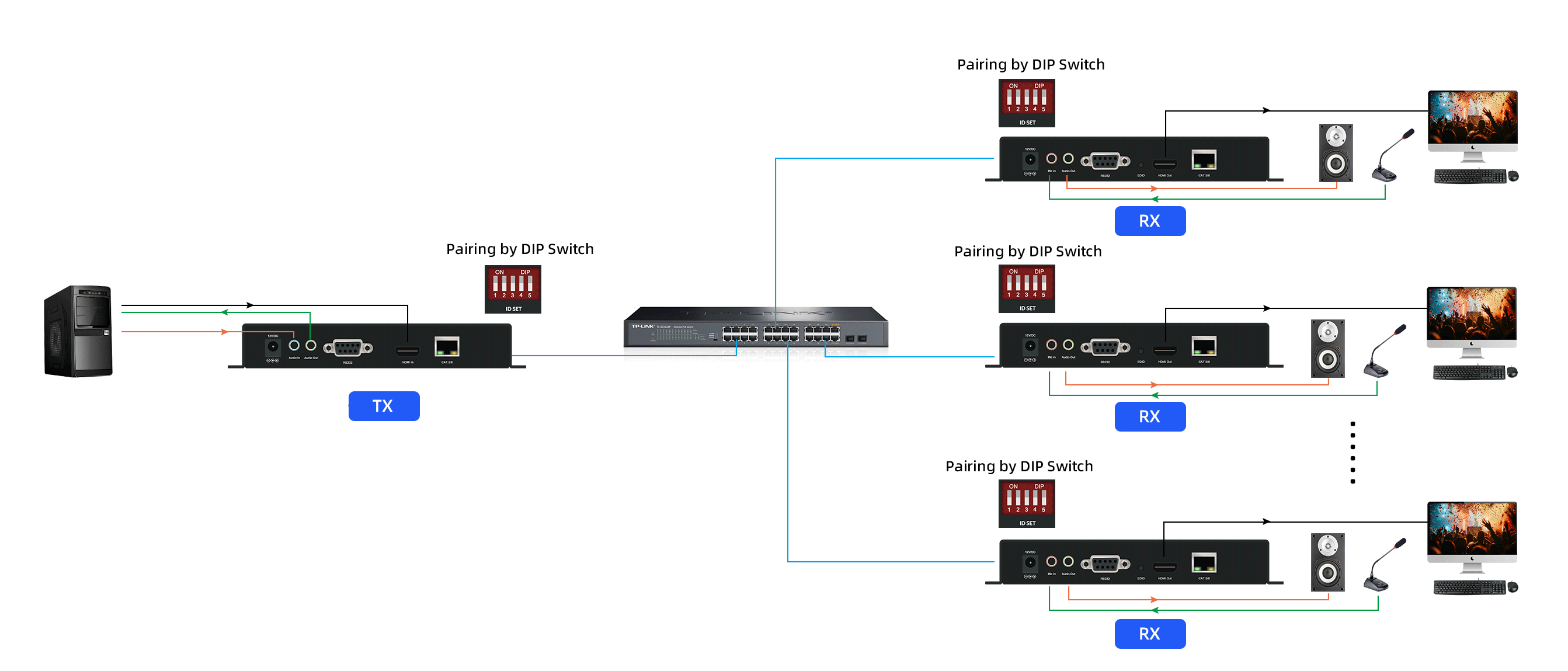

Zeigen Sie auf viele Übertragungen

FAQ

Was ist die maximale Übertragungsentfernung des HDMI KVM Extenders?

Der KVM-Extender unterstützt eine Punkt-zu-Punkt-Verlängerung von bis zu 120 Metern (394 Fuß) über ein einziges Cat5e/6-Netzwerkkabel. Für eine flexible Netzwerkbereitstellung in Punkt-zu-Mehrpunkt-Konfigurationen kann es auch über Gigabit-Netzwerk-Switches weitergeleitet werden, sodass das Signal über ein verwaltetes LAN noch weiter reichen kann.

Welche Videoauflösung unterstützt der 4K HDMI KVM Extender?

Führt dieser KVM-Extender zu einer Latenz?

Kann der KVM-Extender neben Tastatur und Maus auch USB-Geräte unterstützen?

Welche Steuersignale unterstützt der HDMI over IP Extender?

Ist dieser KVM-Extender Plug-and-Play-fähig oder erfordert er eine Softwarekonfiguration?

Bietet ORIVISION OEM- und Großhandelspreise für den ZY-CKH543 an?

Kann ich den Remote-PC vom Empfänger aus ein-/ausschalten?
