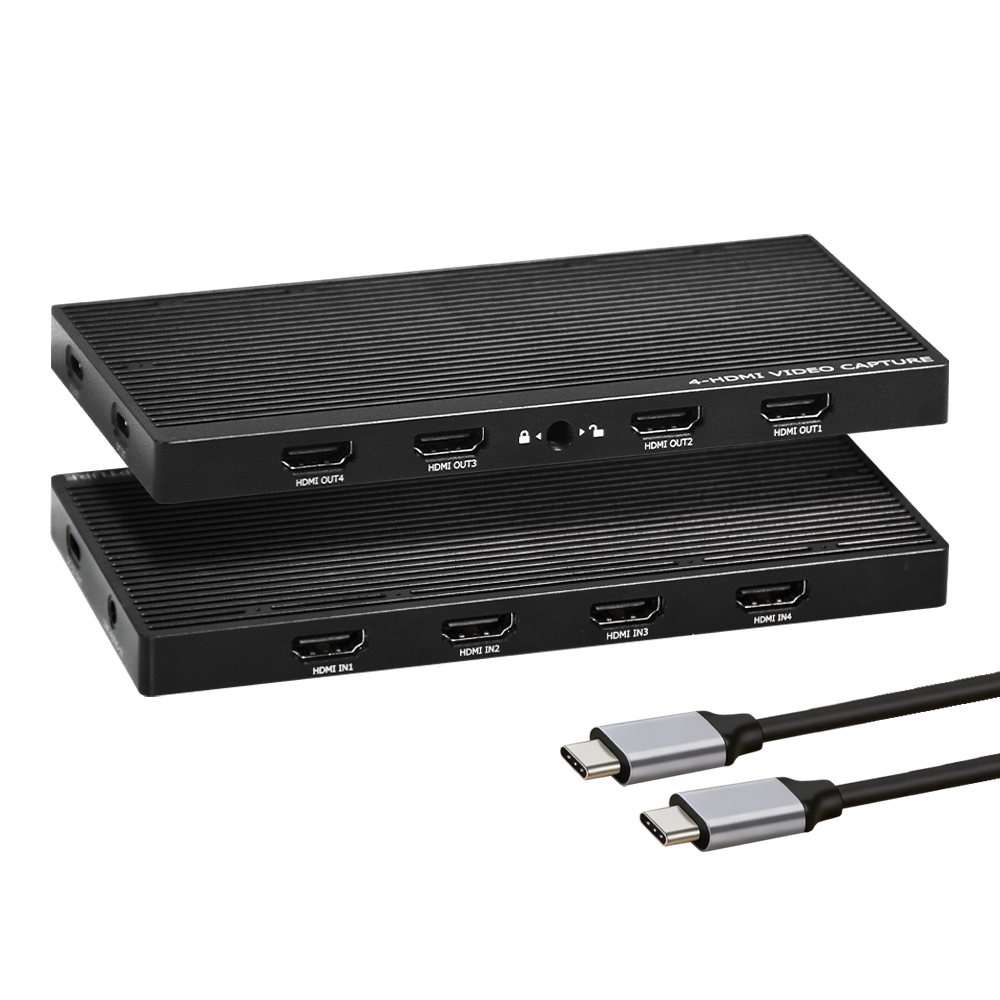

Карта захвата HDMI 4-в-1 4K60 Гц с Loopout

4-канальная карта захвата HDMI-UVC/USB3.0 4K60 Гц с выходом на петлю

Поддержка 4-канального входа/выхода HDMI 4K60 Гц, поддержка 4-канальной высококачественной записи 4K60 Гц и потоковой передачи в реальном времени;
Поддержка 1-канального выходного порта UVC, включая 4-канальные аудио- и видеосигналы UVC;
Поддержка 1-канального стереофонического линейного аудиовхода, возможность подключения к микшерным консолям и т. д.;
Драйвер не требуется, работает с различными устройствами, включая ноутбуки, планшеты, PS4 и 5, коммутаторы, камеры и ТВ-приставки;
Поддержка Windows XP/7/8/10/11, MacOS, Android 5,0+;
Совместимость с таким программным обеспечением и платформами, как OBS Studio, QuickTime Player, TikTok, Twitch и YouTube, и все это без драйверов;
Простой и удобный, подключи и играй


Доступность:



Запросить

Модель:
УЧ904

Введение

Параметры

Диаграмма

Часто задаваемые вопросы

ORIVISION UCH904 — это 4-канальная карта захвата HDMI, предназначенная для прямой потоковой передачи с нескольких камер и мультиплатформенного вещания. Каждый из четырех входов HDMI поддерживает захват 4K60 с независимым выходом HDMI для мониторинга с нулевой задержкой на каждом канале. Совместимый с протоколом UVC 1.0, он не требует установки драйверов и распознается как четыре отдельных видеоустройства OBS Studio, vMix, Zoom и любым программным обеспечением, совместимым с UVC. Благодаря интерфейсу USB 3.2 Gen 2 (10 Гбит/с), линейному стереоаудиовходу и быстрой зарядке PD 100 Вт UCH904 представляет собой готовое по принципу «включай и работай» многоканальное решение для захвата видео для создателей контента, вещательных компаний, религиозных организаций и организации прямых трансляций — и все это через одно соединение USB-C.

Введение

4-канальная карта захвата HDMI — вход 4K60 с шлейфовым выходом

Карта захвата HDMI ORIVISION 4 в 1 поддерживает одновременный захват HDMI с 4 каналов 4K при 60 Гц, без сжатия и со сверхнизкой задержкой. Наслаждайтесь плавным игровым процессом в реальном времени благодаря 4 входным сигналам HDMI и 4 петлевым выходам HDMI.

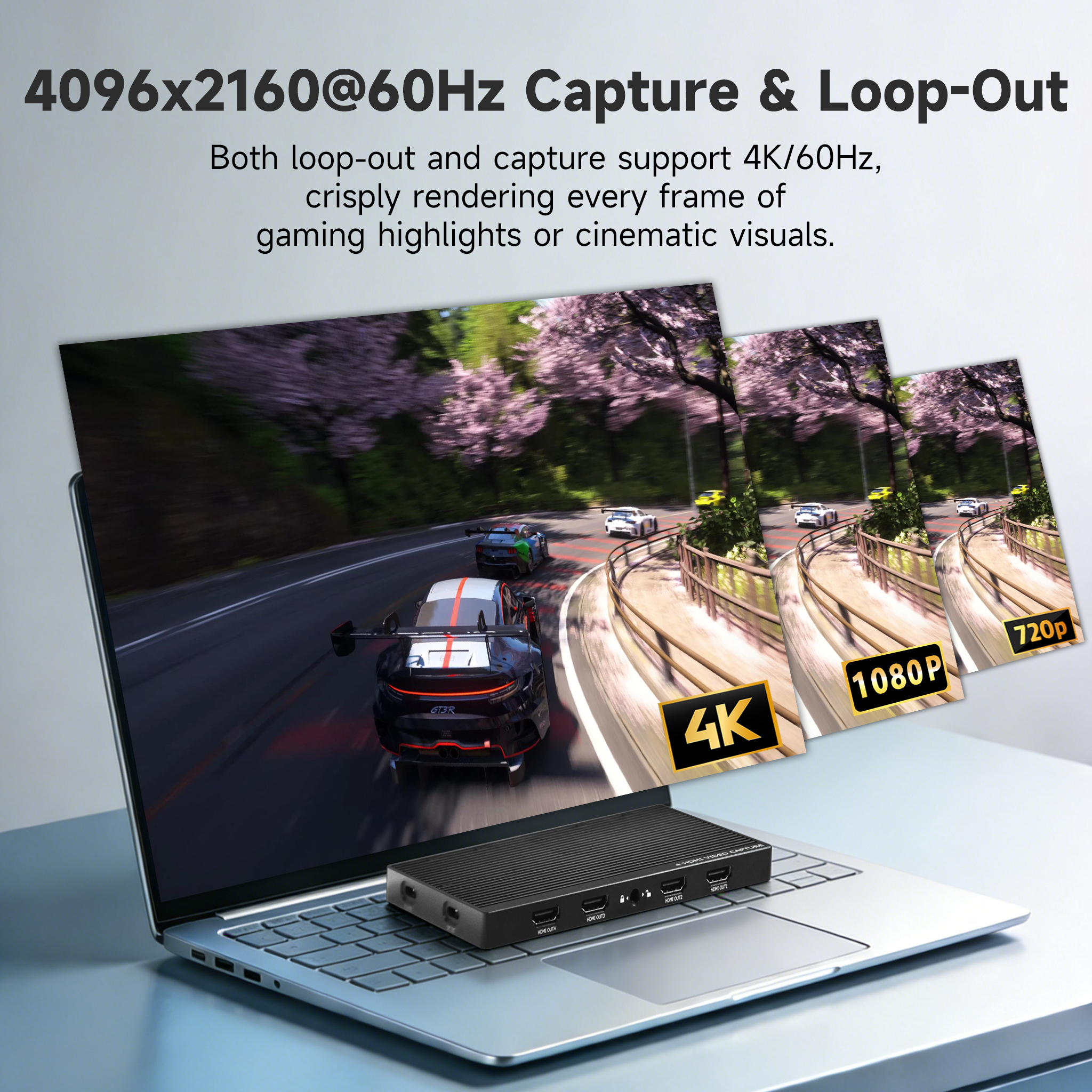

Реальный ввод/вывод 4K при 60 Гц и поддержка высокой частоты обновления

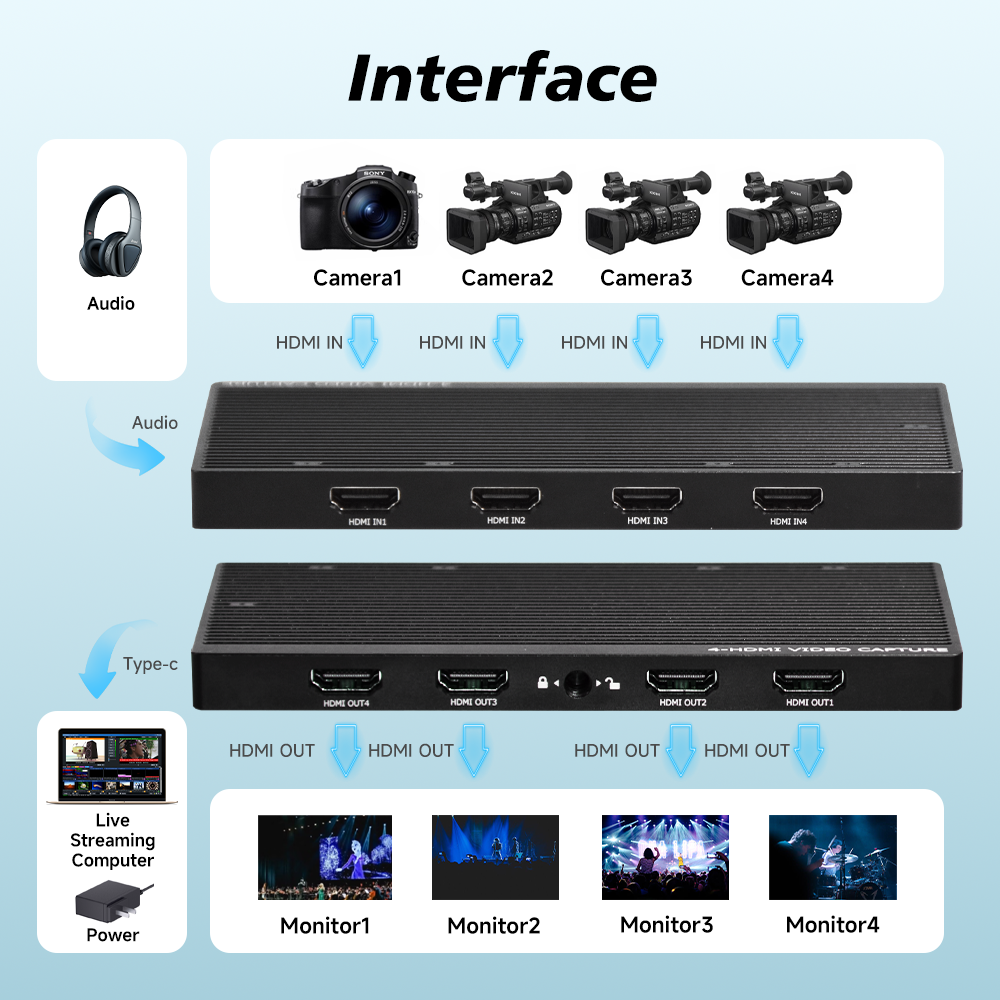

Вход: 4 HDMI 4K @ 60 Гц
Выход: 4 HDMI 4K @ 60 Гц, 1 стереолинейный аудиовход
UVC Выход: 4096x2160 @ 60 Гц (MJPEG) / 3840x2160 @ 30 Гц (YUV420) Сигналы Ultra HD.
Снимайте с нескольких ракурсов одновременно

Захватывайте и транслируйте видео сверхвысокой четкости с помощью 4 входов HDMI одновременно. Он создает четыре независимые сетевые камеры в OBS/VLC для потоковой передачи из нескольких источников и производства видео.
Линейный аудиовход

Линейный стереоаудиовход, можно подключить к микшерным консолям и т. д. Легко подключите гарнитуру или микрофон, чтобы вставлять комментарии или окружающий звук в свой поток без дополнительного оборудования.
Передача USB 3.2 Type-C 10 Гбит/с + быстрая зарядка PD 100 Вт

Высокоскоростная передача данных через USB 3.2 (10 Гбит/с), обеспечивающая плавную потоковую передачу видео 4K60 с минимальной задержкой.
Имеет индикацию сигнала в реальном времени и быструю зарядку PD 100 Вт для максимального удобства и эффективности.
Совместимость с UVC Plug-and-Play

Поддержка Windows XP/7/8/10/11, MacOS, Android 5.0+, совместимость с программным обеспечением и платформами, такими как OBS Studio, QuickTime Player, TikTok, Twitch и YouTube, и все это без драйверов.
Широкая совместимость

Драйвер не требуется, работает с различными устройствами, включая ноутбуки, планшеты, PS4 и 5, коммутаторы, камеры и ТВ-приставки.
Широкие применения

Подходит для получения изображений высокой четкости, прямых трансляций, конференц-залов, видеозаписи, записи обучения, медицинской визуализации, прямой трансляции игровых развлечений и т. д.

Параметры UCH904 | Карта захвата HDMI 4-в-1 4K60 Гц с шлейфовым выходом

Название продукта	Карта захвата HDMI 4-в-1 4K60 Гц с Loopout
Модель	УЧ904
HDMI вход	4096x2160@60Гц YUV420 4096x2160@30Гц YUV444
HDMI-выход	4096x2160@60Гц YUV420 4096x2160@30Гц YUV444
Линейный аудиовход	Аналоговый стерео вход I2S (подключен к каналу 1)
УФ-выход	4 канала, USB-аудио/видео, совместимое с протоколом UVC 1.0. Аудио: стерео 48 кГц/24 бит по умолчанию, поддержка 5.1-канального формата. Тип-C USB 3.2 Gen 2x1 (10 Гбит/с)
Форматы видео UVC OUT	ЮВ422, МДЖПЕГ, РГБ24, НВ12
Разрешение UVC OUT	4096x2160, 60 Гц (MJPEG) 3840x2160, 30 Гц (YUV420)
Власть	Протокол быстрой зарядки PD (макс. 100 Вт)
Выход постоянного тока 5 В	5 В/2 А
Поддержка ОС	Windows XP/7/8/10/11, Android 5.0+, macOS
Размеры	165 мм х 82 мм х 13 мм (Включает монтажные отверстия с дизайном «горячий башмак»)
Масса	220г
Рабочая температура	-20°C ~ 50°C (при эксплуатации), -20°C ~ 80°C (хранение)
Полоса пропускания 1 канала сигнала UVC с одновременной записью 4 каналов
1920*1080@60Гц	Битовый поток YUV422: ≈ 3Г/с Битовый поток RGB24: 4 Г/с Битовый поток NV12: ≈ 2 Г/с Битовый поток MJPEG: ≈ 150 Мбит/с ~ 200 Мбит/с
4096x2160 при 25 Гц	Битовый поток YUV422: ≈ 5 Г/с
3840x2160 при 30 Гц	Битовый поток NV12: ≈ 4 Гбит/с
4096x2160 при 60 Гц	Битовый поток MJPEG: ≈ 800 Мбит/с ~ 600 Мбит/с
Выходное разрешение
USB3.0
ЮВ422	4096x2160@25Гц/20Гц/15Гц/10Гц/5Гц 2560x1440@50Гц/30H7/20Гц/15Гц/10Гц 3840x2160@25Гц/20Гц/15Гц/10Гц/5Гц 1920x1080@60Гц/50Гц7/30Гц120Гц/10Гц 1600x1200@60Гц/50Гц/30Гц/20Гц/10Гц 1360x768@60Гц/50Гц/30H7/20Гц/10Гц 1280x1024@60Гц/50Гц/30Гц/20Гц/10Гц 1280x960@60Гц/50Гц/30Гц/20Гц/10Гц 1280x720@60Гц/50Гц/30Гц/20Гц/10Гц 1024x768@60Гц/50Гц/30Гц/20Гц/10Гц 800x600 при 60 Гц/50 Гц/30 Гц/20 Гц/10 Гц
RGB24	1920x1080@60Гц/30Гц/25Гц/20Гц/10Гц 1280x720@60Гц/50Гц/30Гц/20Гц/10Гц 800x600 при 60 Гц/50 Гц/30 Гц/20 Гц/10 Гц
MJPEG	4096x2160@60Гц/50Гц/30Гц/20Гц/10Гц 2560x1440@60Гц/50Гц/30Гц/20Гц/10Гц 3840x2160@60Гц/50Гц/30Гц/20Гц/10Гц 1920x1080@120Гц/60Гц/50Гц/30Гц/20Гц/10Гц 1600x1200@60Гц/50Гц/30Гц/20Гц/10Гц 1360x768@60Гц/50Гц/30Гц/20Гц/10Гц 1280x1024@60Гц/50Гц/30Гц/20Гц/10Гц 1280x960@/60Гц/50Гц/30Гц/20Гц/10Гц/6Гц 1280x720@60Гц/50Гц/30Гц/20Гц/10Гц 1024x768@60Гц/50Гц/30Гц/20Гц/10Гц 800x600 при 60 Гц/50 Гц/30 Гц/20 Гц/10 Гц
НВ12	3840x2160@30Гц/20Гц/10Гц 2560x1440 при 60 Гц/50 Гц/30 Гц/20 Гц/10 Гц 1920x1080@60Гц/30Гц/20Гц/10Гц/6Гц 1280x720@60Гц/50Гц2/30Гц/20Гц/10Гц
USB2.0
ЮВ422	1920x1080@10Гц/5Гц 1600x1200 при 10 Гц/5 Гц 1360x768@15Гц/8Гц 280x1024@15Гц/8Гц 1280x960@15Гц/8Гц 1280x720 при 25 Гц/10 Гц 1024x768@25Гц/10Гц 800x600 при 30 Гц/20 Гц/10 Гц 720x576@50Гц/25Гц/20Гц/10Гц 720x480 при 60 Гц/30 Гц/20 Гц/10 Гц 640x480 при 60 Гц/30 Гц/20 Гц/10 Гц
MJPEG	1920x1080@60Гц/50Гц/30Гц/20Гц/10Гц 1600x1200@60Гц/50Гц/30Гц/20Гц/10Гц 1360x768@60Гц/50Гц/30Гц/20Гц/10Гц 1280x1024@60Гц/50Гц/30Гц/20Гц/10Гц 1280x960@/60Гц/50Гц/30Гц/20Гц/10Гц 1280x720@60Гц/50Гц/30Гц20Гц/10Гц 1024x768@60Гц/50Гц/30Гц/20Гц/10Гц 800x600@60Гц/50Гц/30Гц/20Гц/10Гц 720x576@60Гц/50Гц/30Гц/20Гц/10Гц 720x480@60Гц/50Гц/30Гц/20Гц/10Гц 640x480@60Гц/50Гц/30H7/20Гц/10Гц
НВ12	1920x1080@15Гц/10Гц/5Гц 1280x720 при 30 Гц/25 Гц/20 Гц/10 Гц/5 Гц 800x600 при 60 Гц/50 Гц/30 Гц/20 Гц/10 Гц

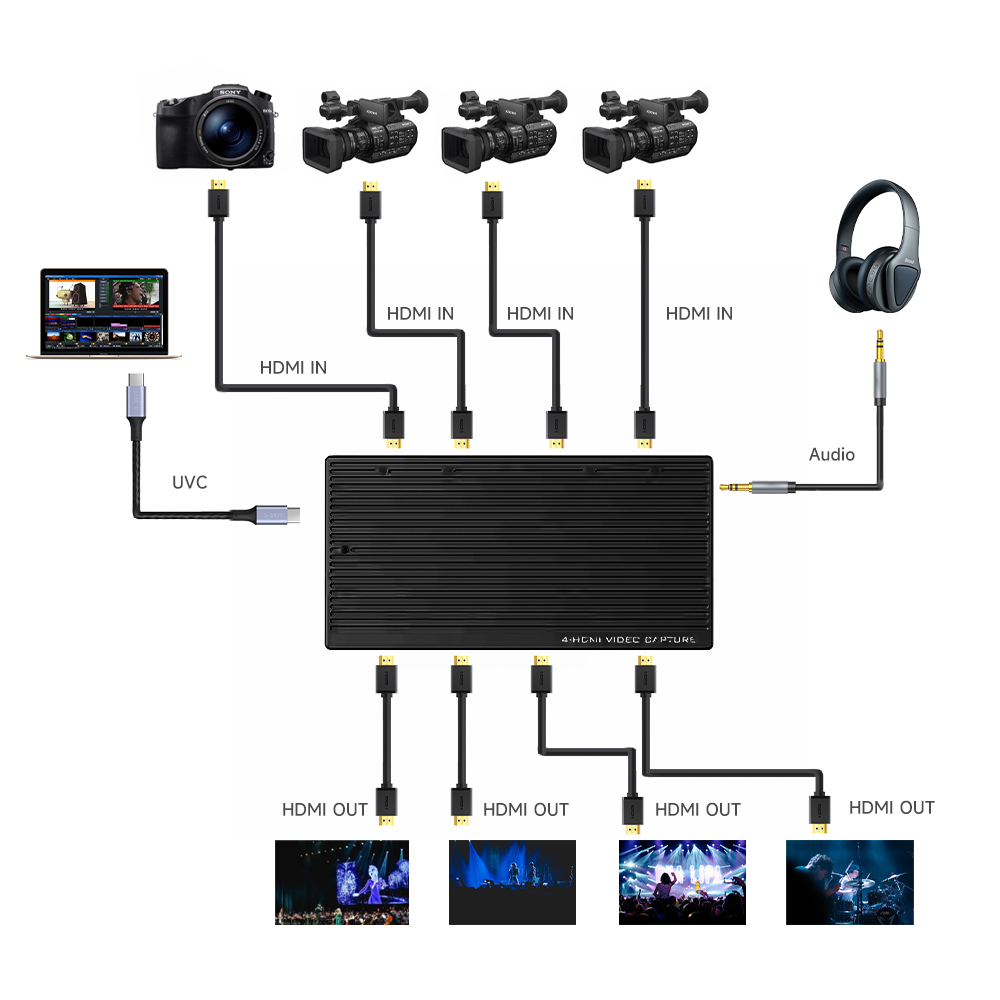

Схема UCH904 | Карта захвата HDMI 4-в-1 4K60 Гц с шлейфовым выходом

Применяется для прямой трансляции игр, прямой трансляции, онлайн-классов, видеоконференций и т. д.

主图7

Часто задаваемые вопросы

Вопрос: В чем разница между 4-канальной картой захвата HDMI и одноканальной картой захвата?

4-канальная карта захвата HDMI, такая как ORIVISION UCH904, захватывает четыре независимых видеоисточника HDMI одновременно через одно USB-соединение, при этом каждый источник отображается как отдельное устройство веб-камеры в OBS, vMix или другом потоковом программном обеспечении. Это устраняет необходимость в нескольких одноканальных картах захвата, USB-концентраторах или сложных конфигурациях с несколькими компьютерами. Каждый из четырех каналов поддерживает вход 4K60 со специальным выходом HDMI, что делает потоковую передачу с нескольких камер в реальном времени, запись под разными углами и групповое вещание значительно более рациональными и экономичными.

Совместим ли UCH904 с OBS Studio, vMix и другими потоковыми платформами?

Могу ли я осуществлять потоковую передачу на 4 разные платформы одновременно с помощью UCH904?

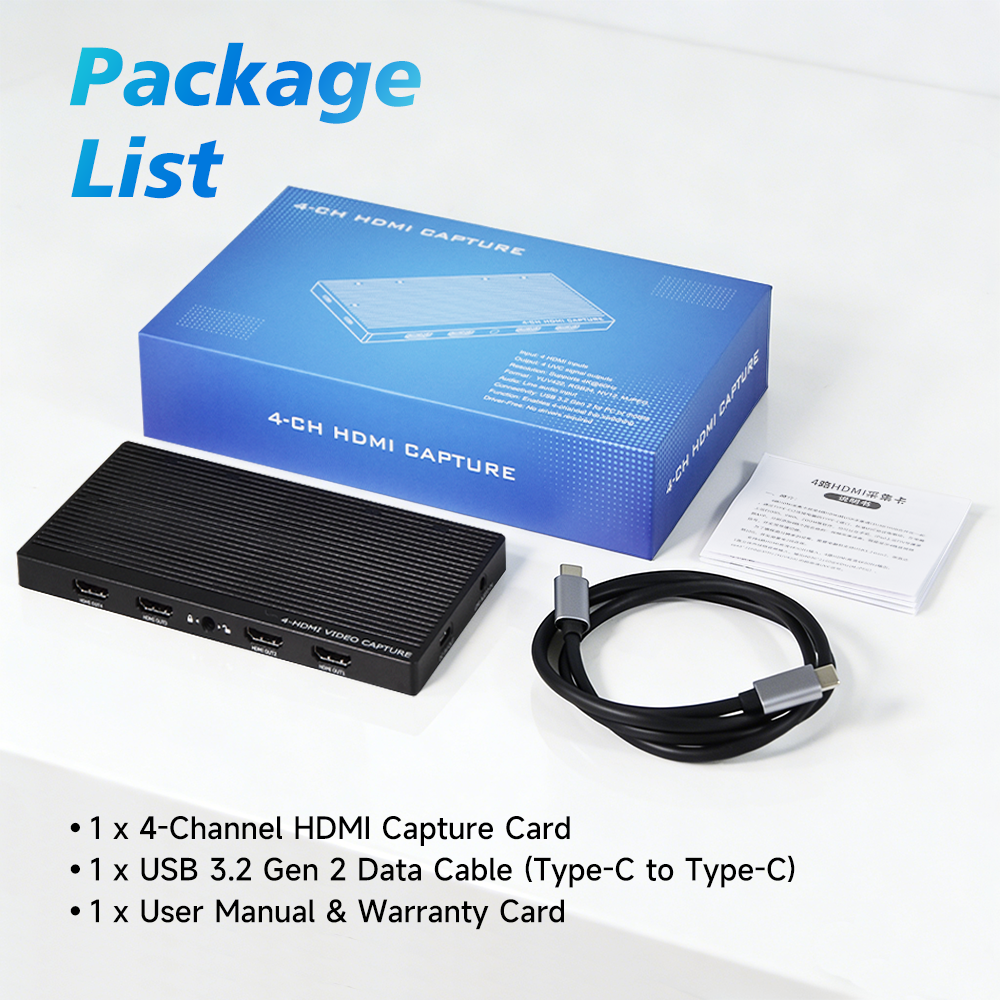

Требуется ли для UCH904 внешний источник питания? Какие кабели входят в комплект?

Как работает звук на UCH904? Могу ли я захватить 4 отдельных источника звука?
